跳線面板（Patch Panel）怎麼選？配線架佈線與機房整線完整指南
跳線面板怎麼選？選型重點在等級（Cat.5E/Cat.6/Cat.6A）、埠數、固定式或模組式、是否屏蔽。本文說明固定式與模組式差異、機櫃整線搭配、細徑跳線與PoE散熱注意事項，並整理仟亞Runasia與Draka跳線面板產品線，歡迎聯繫仟亞電訊。
跳線面板（Patch Panel，本文指銅纜網路配線架）是機櫃裡集中端接與跳接網路線的核心設備，選型重點在「等級、埠數、固定式或模組式、屏蔽與否」。它把牆內網路線收攏到機櫃，正面用跳線接交換器、背面端接固定佈線，讓機房整線清楚、維護方便。本文說明跳線面板的類型、怎麼選、與機房整線的搭配，以及仟亞的產品線。

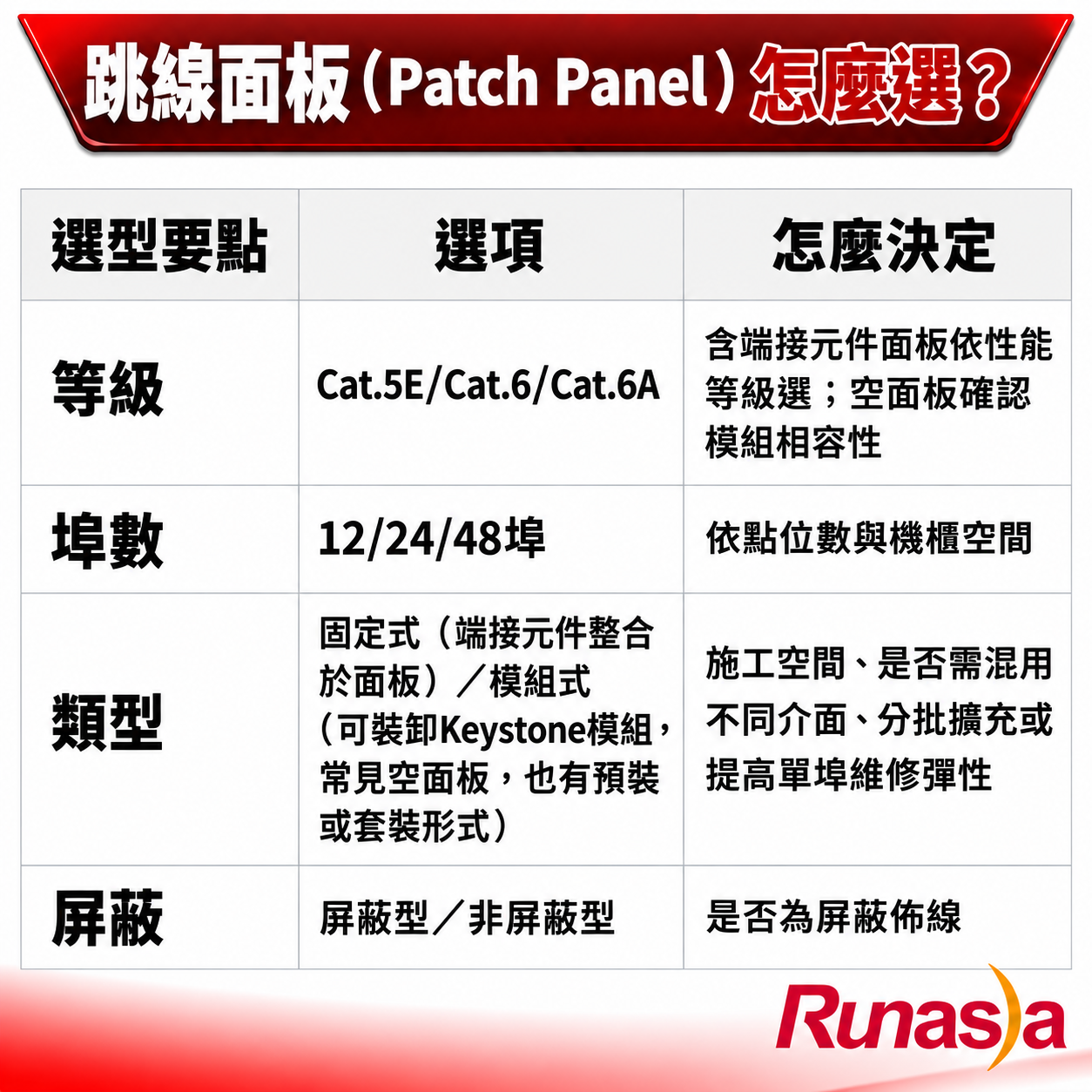

速查：跳線面板選型四要點
|
選型要點 |
選項 |
怎麼決定 |
|
等級 |
Cat.5E/Cat.6/Cat.6A |
含端接元件面板依性能等級選；空面板確認模組相容性 |
|
埠數 |
12/24/48埠 |
依點位數與機櫃空間 |
|
類型 |
固定式（端接元件整合於面板）／模組式（可裝卸Keystone模組，常見空面板，也有預裝或套裝形式） |
施工空間、是否需混用不同介面、分批擴充或提高單埠維修彈性 |
|
屏蔽 |
屏蔽型／非屏蔽型 |
是否為屏蔽佈線 |
固定式 vs 模組式：怎麼選
固定式跳線面板將多埠端接元件整合於同一片面板，依標示等級及端接相容性選擇；模組式跳線面板（Keystone Panel）是可安裝及拆換Keystone模組的載體，常見為空面板，也可能以預裝或套裝形式供應，其通道性能取決於裝入的模組、線纜與跳線是否相容，不是買到面板就等於取得該等級性能。施工差異主要在端接單位與可操作性：固定式面板若已上架且機櫃後方空間有限，端接或返工會較不方便，但也可依產品結構、線纜餘長及現場條件，在上架前端接、將面板拉出端接，或拆下面板施工，較粗硬的線材（如Cat.6A）仍可能增加施工難度；模組式面板則可逐顆將相容模組在面板外端接，再依前裝或後裝結構裝入面板，通常較利於單埠施工與更換。初期成本、端接方式與日後擴充需求也要一併考量，成本與施工時間依產品及工法而異，不一定固定式就比較快或比較省。仟亞Runasia有Cat.6A、Cat.6、Cat.5E固定式跳線面板與模組式跳線面板（Multimedia Panel）；Draka有模組式V型跳線面板（Angle Keystone Panel，便於導向兩側理線）與遮蔽/無遮蔽24P Keystone Panel。混插網路、光纖、電話等不同介面時，須先確認模組尺寸、卡扣、面板深度與原廠支援，不是所有Keystone模組都能跨品牌通用。資訊插座模組的搭配見網路接頭種類。
等級、屏蔽與埠數規劃
含端接元件的面板依性能等級選擇（如Cat.6A）；若是空面板，則須確認模組相容性，並選用符合目標等級的模組。屏蔽佈線（例如F/UTP、U/FTP、S/FTP）應使用相容的屏蔽模組、面板與跳線，使屏蔽層沿鏈路保持連續；面板與機架的聯結／接地應依產品安裝說明、建築物電信等電位聯結系統及適用規範執行，僅使用金屬面板或接上一條接地線，不能取代正確的屏蔽端接與連續性確認。但元件符合要求仍不代表整體通道必然通過驗收，須依指定測試方法確認。埠數規劃以現有點位數加預留估算，常見12、24、48埠；配線架數量要與交換器埠數、理線空間搭配，避免面板裝滿卻沒有整線空間。
機櫃空間與整線搭配
跳線面板常搭配水平整線架理順跳線，但「每片面板上下各配一個1U整線架」只是常見配置示例，不是必要標準。要省略水平整線架，須先確認有替代的理線路徑：斜角（V型）面板通常把跳線導向機櫃兩側，適合搭配容量足夠的左右垂直理線槽；另須核對跳線數量與長度、彎曲半徑、交換器埠位、面板前凸量及前門淨深，若側邊理線容量不足、跳線須跨越中線，或門板淨空不夠，仍可能需要水平整線架或其他導引方式，實際U數應依機櫃立面與走線配置計算。高密度機櫃可選用符合目標類別的細徑跳線（如28AWG）以減少理線空間，但較細導體通常具有較高直流電阻；在PoE供電下，溫升還會受到PoE類型與每對電流、直流電阻不平衡、同時供電比例、束纜數量、環境溫度、通風、線纜溫度額定及產品結構影響，應依適用佈線標準與該型號原廠資料核對束纜方式，並確認細徑跳線造成的通道長度折減，不能只以節省空間作為選型依據。規劃時先畫好機櫃立面圖（Rack Elevation），涵蓋配線架、整線架、交換器與收容箱所需U數，避免現場空間不足。極細跳線與機房整線見機房跳線管理。仟亞電訊提供Runasia的固定式、模組式跳線面板及相關Keystone模組，另有Runasia水平整線架，以及Draka的固定式與模組式跳線面板；實際型號與搭配方式以產品頁及專案需求為準，歡迎聯繫仟亞協助機房佈線規劃與報價。
FAQ 常見問題
Q：跳線面板和配線架是同一個東西嗎？
A：在本文的銅纜機櫃語境中，兩者可視為同一類設備，即機櫃裡集中端接與跳接網路線的面板，背面端接固定佈線、正面用跳線接交換器；但「配線架」是較廣義的稱呼，也可能指電話或光纖配線設備，實際指涉須依上下文確認。
Q：固定式和模組式跳線面板怎麼選？
A：差異主要在端接單位、相容性和維修彈性，不是單看「會不會混合等級」。固定式把多埠端接元件整合於同一面板，若已上架且機櫃後方空間有限，施工與返工較不方便，但也可依產品結構及線纜餘長，在上架前或將面板拉出後端接；模組式可逐顆端接相容模組再裝入面板，通常較方便單埠更換。若同一片面板各埠使用相同介面與等級，且希望採整合式端接，可選固定式；若需混插不同介面、分批擴充或單埠更換，可選模組式（Keystone Panel）。選用前仍須確認模組尺寸、裝入方向、面板深度及原廠相容性。
Q：跳線面板要選CAT6還是CAT6A？
A：應先依目標通道等級選配。若要建置並交付CAT6A通道，固定線纜、連接硬體、模組與跳線都應符合CAT6A要求；若CAT6A通道中混入僅符合CAT6等較低等級的元件，就不能僅因其他線纜或元件為CAT6A而宣稱整條通道符合CAT6A，是否符合目標通道性能仍須依系統規格與指定測試限值驗證。CAT6A元件在端接範圍相容時，通常可用於較低等級的應用，這才是「向下相容」。屏蔽系統還須維持屏蔽連續性及正確聯結／接地。完工後仍應依指定的永久鏈路或通道測試限值驗收。
Q：跳線面板一定要配整線架嗎？
A：不一定要另配水平整線架，但須先確認有替代的理線路徑。斜角面板在左右垂直理線槽容量足夠、前門淨深與跳線彎曲半徑符合要求，而且跳線能直接導向兩側時，常可減少或省略水平整線架；若需要跨越機櫃中線、側邊容量不足或門板淨空不夠，仍應保留水平整線架或其他理線方式。實際配置須依埠數、走線方向、交換器位置及機櫃條件決定。
