網路接頭種類完整圖解：RJ45、水晶頭、資訊插座與模組怎麼分
網路接頭怎麼分？RJ45水晶頭是8P8C慣稱、裝在跳線兩端；Keystone Jack資訊插座裝在牆面或配線架；RJ11/RJ12是電話接頭不可與RJ45互換。本文完整圖解三類接頭差異、CAT等級選配與屏蔽注意事項，歡迎聯繫仟亞電訊選型。
網路佈線中最常見的接頭與端接元件，包括末端的RJ45水晶頭，以及牆面或配線架使用的Keystone Jack資訊插座；另外，外型相似的RJ11／RJ12主要用於電話語音系統，採購時容易與RJ45混淆。很多人把「水晶頭」和「資訊插座」搞混，導致採購和施工出錯。本文把網路接頭的種類、外型、用途與對應的CAT等級講清楚。

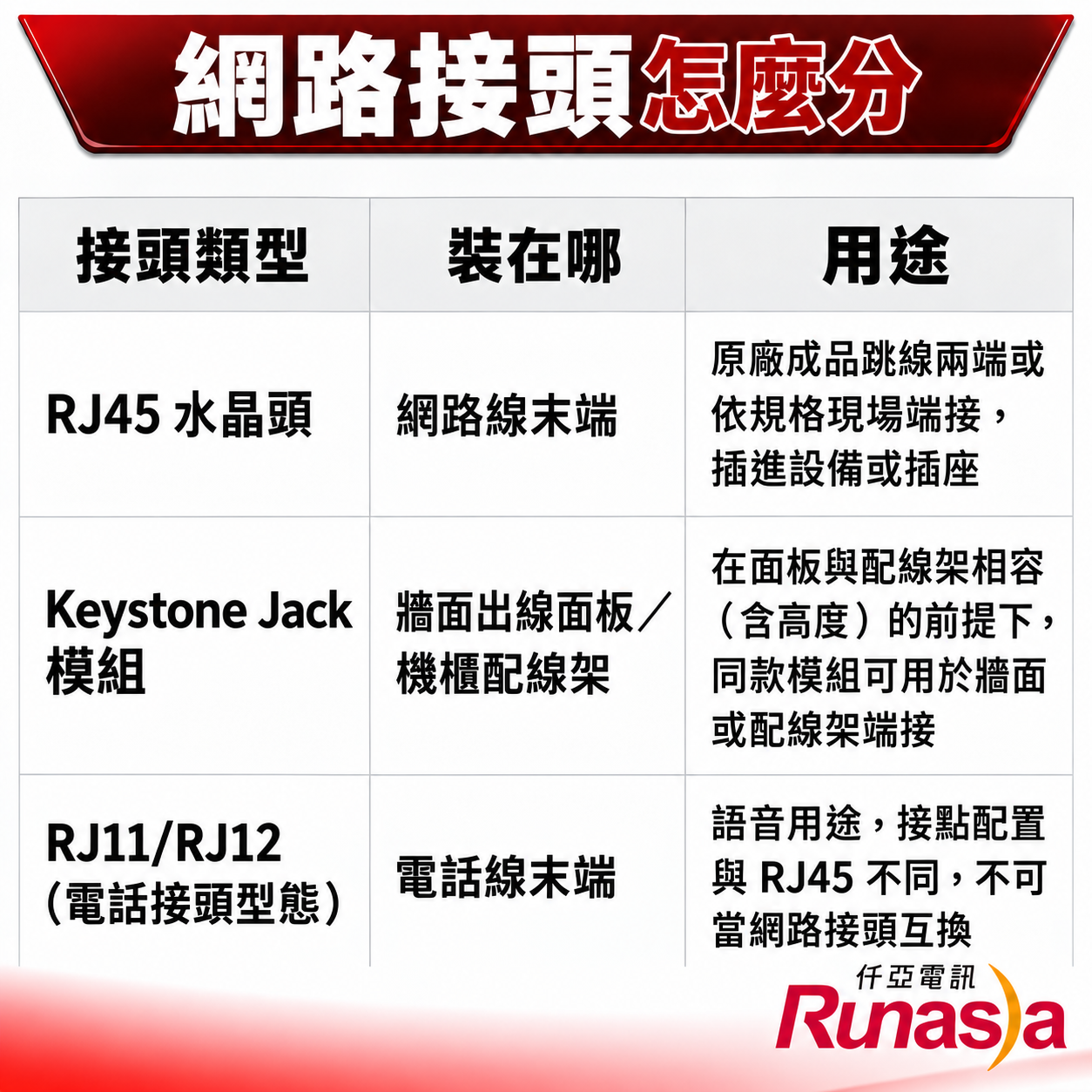

速查：網路接頭怎麼分
RJ45水晶頭：網路線的末端接頭
本文所稱RJ45水晶頭，是業界對乙太網路8P8C模組插頭的慣稱，具有8個位置與8個接點，通常依T568A或T568B線序端接。RJ45模組插頭可見於原廠成品跳線兩端，也有可依規格現場端接的插頭；一般固定水平纜則通常端接至資訊插座或配線架，若採MPTL架構，才會使用符合系統規範的現場端接插頭直接連接設備。水晶頭分無遮蔽與屏蔽款，屏蔽佈線要搭配屏蔽款、並使線纜屏蔽層與接頭金屬外殼形成可靠接觸，才能維持屏蔽路徑；僅使用金屬外殼接頭不代表屏蔽層已正確端接。水晶頭應選符合目標佈線等級、且與線材相容的元件，並核對適用線徑、線纜外徑與單股／多股導體是否相容，避免同標Cat.6A卻裝不合、壓不緊。壓接工法見RJ45壓接教學；跳線的成品與自壓差異見網路跳線Patch Cord選購。
Keystone Jack模組：牆面插座與配線架共用的端接介面
Keystone Jack是端接模組，在面板與配線架相容的前提下，同款模組可裝在牆面出線面板（成為資訊插座）、也可裝進模組式配線架。它同樣分等級（Cat.5e/Cat.6/Cat.6A）與屏蔽（屏蔽型／非屏蔽型），依模組設計採打線或其他指定方式端接，打線時盡量維持絞距，解絞長度依模組施工規範，解太長會讓串音上升，是驗收常見問題。裝進配線架的好處是損壞時可單埠更換，不必整片配線架換掉。Keystone名稱不保證不同品牌或系列一定可互換：除了面板開孔與卡扣是否相容，還要核對模組本體寬度、後方安裝深度與進線方向，屏蔽型模組也要確認與面板的接觸／接地方式；高密度配線架尤其要確認孔距與相鄰模組是否干涉，必要時採用原廠指定的窄版（Slim）或低背型模組。
仟亞的Runasia資訊插座涵蓋Cat.6A RJ45 Jack、Cat.6 UTP Jack（含內推式防塵門款）與Cat.5E RJ45 Jack；Draka也有Cat.6A FTP Jack與Cat.6 UTP Jack。仟亞Runasia有Cat.6A/Cat.6/Cat.5E跳線面板與模組式跳線面板（Multimedia Panel，為空面板、依需求插入對應模組）；Draka有模組式V型跳線面板與遮蔽/無遮蔽Keystone Panel。配線架的整線規劃見跳線面板結構化佈線。
RJ45 vs RJ11：別把電話接頭當網路
RJ45是業界對乙太網路用8P8C模組介面的慣稱；電話接頭則常見6P2C、6P4C與6P6C等配置，數字代表「六個位置中裝了幾個接點」。Registered Jack（RJ）原本代表特定接線與應用定義，不只是插頭接點數。市售產品則常以RJ11、RJ12等名稱指稱6P2C、6P4C、6P6C等電話用模組接頭；本文產品名稱沿用仟亞官網標示。較窄的電話接頭外殼可插入RJ45插座，但兩者接點配置與用途不相容，插入時外殼邊緣可能壓到並損傷RJ45插座最外側的接腳，導致該插座之後無法正常連線，因此不能當作乙太網路接頭直接互換使用。仟亞的電話插座（Cat.3 RJ12/RJ11 Jack）屬語音用途，採購時要與資料網路的RJ45 Jack分清楚，避免混料。
網路接頭怎麼搭？
典型的結構化佈線通道是：固定水平纜在工作區端接於資訊插座，在機櫃端端接於固定式配線架或模組式配線架，再由跳線連接終端設備與交換器。若採MPTL（Modular Plug Terminated Link）架構，固定水平纜可在設備端以符合系統規格的現場端接插頭終結，並應使用適當測試轉接器與MPTL測試限值驗證鏈路性能。元件是否達到目標通道等級，要以整體相容性與現場測試為準；使用非屏蔽元件會中斷屏蔽路徑，是明確的技術問題。所謂Ground Loop，是系統存在多個接地路徑且接地點之間存在電位差時，可能形成非預期電流路徑；並非單純「屏蔽兩端都有接地關係」就等於發生地迴路。兩者成因不同，施工時需分別留意，屏蔽系統應依適用規範完成等電位連結與接地。各等級差異見網路線規格比較。仟亞電訊提供Runasia的RJ45水晶頭、資訊插座與跳線面板，以及Draka的資訊插座、固定式與模組式跳線面板，實際供應型號與相容組合請以專案詢價結果為準，歡迎聯繫仟亞協助選型。
FAQ 常見問題
Q：水晶頭和資訊插座有什麼不同？
A：水晶頭是插頭，裝在跳線或合規的現場端接線纜末端，會隨跳線移動插拔；本文介紹的資訊插座採Keystone模組，裝在牆面或配線架、固定不動，背面端接固定佈線、正面供跳線插入。兩者公母結構與端接用途不同，不能直接互換；一般結構化通道會搭配使用，若採MPTL等特定架構則另有例外。
Q：網路接頭要選CAT6還是CAT6A？
A：應先依目標通道等級選配，而不是只看單一元件。若要交付CAT6A通道，水晶頭、資訊插座、配線架模組與跳線都應選CAT6A且彼此相容的元件；若CAT6A通道中混入僅標示CAT6的元件，就不能僅憑其他元件皆為CAT6A而宣稱整條通道符合CAT6A，是否達到目標通道性能仍須依系統規格與現場測試判定。「向下相容」指CAT6A元件通常可用於CAT6、CAT5e等較低等級應用，不代表混入CAT6元件後仍可視為CAT6A系統。完工仍須以現場測試驗收為準。
Q：RJ45和RJ11可以通用嗎？
A：不行。本文所稱RJ45是乙太網路用8P8C介面的慣稱，RJ11/RJ12是電話語音接頭，接點配置與用途不同。較窄的電話接頭雖可能插入RJ45插座，但可能壓損插座接腳，不能當作乙太網路接頭直接互換使用。
Q：屏蔽佈線的接頭要注意什麼？
A：屏蔽佈線（如F/UTP、U/FTP、S/FTP）應搭配相容的屏蔽型接頭，並使線纜屏蔽層與接頭金屬外殼形成可靠接觸，同時依系統設計完成等電位連結與接地，才能維持屏蔽路徑。使用非屏蔽接頭會直接中斷屏蔽路徑；地迴路則是系統存在多個接地路徑、且接地點間有電位差時可能形成非預期電流路徑，不等於必然造成傳輸異常，兩者成因不同，驗收時須分別檢查。
