機房跳線管理指南：從跳線面板配置到結構化佈線

針對企業機房維運需求，跳線面板（PatchPanel）於結構化佈線中的關鍵作用。符合NCC法規與專業弱電工程標準，涵蓋機房整線技巧、標示原則與設備佈局建議，助MIS與工程人員建立高效維護的通訊環境。

在現代商辦或企業環境中，機房被譽為通訊系統的心臟，是信號中繼與集中處理的核心場所 。然而，在許多弱電工程案場中，機房線路若如雜草般糾結，不僅影響視覺美觀，更會在維修排障時造成巨大困擾。

一、什麼是跳線面板？它跟交換機一樣嗎？

許多使用者常會把跳線面板與交換機搞混，甚至誤以為只要拉一條線到面板，就能像集線器一樣提供多個網路孔。

其實，跳線面板屬於「被動元件」，它不具備處理數據的功能，純粹是作為網絡設備之間的「連接管理點」。而交換機則是「主動元件」，負責處理並分配網路信號。在專業的機房跳線配置中，我們不會直接將各區域的網路線直接插在交換器上，而是先匯集在跳線面板，再透過「短跳線」連接到交換器上，這樣才能系統化地管理每一條線路。

>>跳線面板推薦：5步驟打造機房線路專業結構化佈線

二、為什麼企業案場與新成屋要裝跳線面  板？

很多民眾在入住新成屋時，會發現弱電箱內已經預裝了跳線面板 。這並不是建商為了推銷設備，而是為了符合官方規範並方便後續維修。

1. 符合NCC規範：行政院國家通訊傳播委員會(NCC)於2015年修正《建築物電信設備及空間設置使用管理規則》，正式將光纖到戶(FTTH)列為新建案的必備標準 。為了讓光纖與網路線能有序地接入各個房間，使用跳線面板進行收容與標示成為了標準化作法 。
2. 保護牆內永久線路：牆壁內的網路線長度有限，如果直接打上水晶頭並反覆拔插，水晶頭損壞時就必須剪掉重做 。若線路被剪到太短，將導致整條牆內線路報廢 。跳線面板的價值在於它能固定牆內線路，後續只需更換便宜的外部短跳線即可 。

三、機房跳線配置該怎麼規劃才最專業？

一個基本完善的弱電通信機房，必須考慮環境、裝修、管道與設備佈局等多個層面。以下是幾個配置要點：

1. 環境選擇與防護：機房應選在建築物內較高、制高的位置以防止淹水災害 。並應遠離高壓電力區（如電力受電室），避免電磁干擾造成通訊亂碼或影像失真 。
2. 通風散熱：機房應保持通風散熱，確保伺服器與控制主機不會因高溫而當機 。
3. 傳輸接續區佈局：應位於纜線進入機房的第一站 。如果是光纖傳輸，光纜進入後應先進入光纖收容盤(FDP)，再透過光跳線連接到光電轉換設備 。
4. 控制與儲存區：處理器、伺服器或磁碟陣列(RAID)應置於通風良好的位置，並確保資料傳輸線在合理的長度限制內 。

跳線面板規格一次看<<

四、網路跳線面板接法與整線技巧

正確的接法是確保網路品質的第一步。

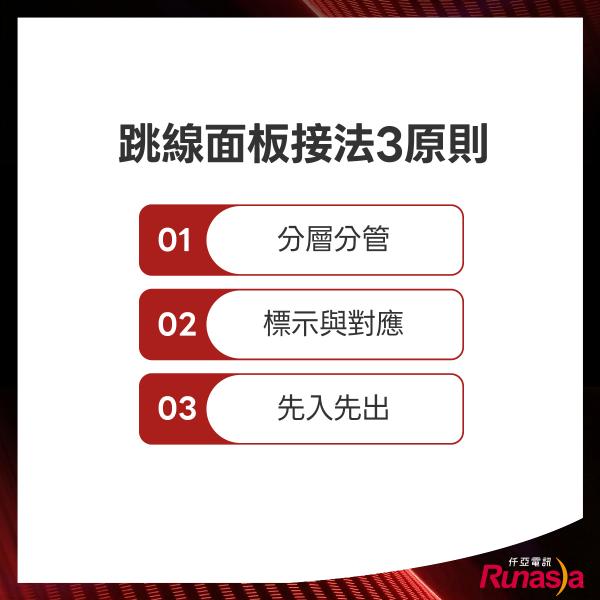

1. 跳線面板接法3原則：

在進行網路跳線面板接法時，請務必遵循以下原則：

•分層分管：動力線（電源）與控制信號線（網路線、控制線）應分開佈放。若必須在同一個線槽內，也應保持一定的隔離距離。

•標示與對應：每條纜線不論粗細，都應使用標示牌或標示束帶固定，清楚標註這條線連往哪間房間或哪個設備。

•先入先出：配合出線位置，先出線的應在線槽最下層，並保持線路不緊繃，預留一定的維修長度。

五、 4大跳線整理技巧：

機房整線不僅是為了美觀，更是為了維護效率。以下是我們推薦的跳線整理方法：

1. 每30公分固定：在線槽內，應每隔30公分以束線帶或紮線帶固定，防止線路垂落凌亂。

2. 粗線在下，細線在上：較粗的電源線或大股電纜應放在線槽最下層，細的網路線在上方，避免細線被重壓導致斷纜。

3. 善用理線器：在跳線面板與交換機之間，加裝「理線器」，將多餘的跳線長度隱藏其中，讓機櫃正面維持整潔，不會擋住設備燈號。

4. 接地保安：機房內所有設備機架及電力設備都必須做好接地工作，以保護精密電器免受突波或洩漏電流損害。

六、FAQ：關於跳線面板的常見問題

Q1：裝了跳線面板，是不是會造成網路信號衰減？

A：理論上，多一個接點就會多一點信號衰減。但在標準工程規範下，使用高品質的跳線面板與標準短跳線，其造成的衰減極小，對一般網路傳輸幾乎沒有影響。相較之下，凌亂的佈線與反覆折損線路帶來的風險反而更大。

Q2：企業商辦弱電箱已有面板，還需要另外採購短跳線嗎？

A：是的。建商配置的面板通常是牆內線路的匯集點。您需要另外購買適當長度的「短跳線」，一頭插在跳線面板上，另一頭插在數據機或交換機上，各空間的網路插座才會通電。

Q3：跳線面板如何提升長期的維護效率？

A：透過結 構化佈線，MIS人員能依據標示快速找到對應線路，無需在雜亂線堆中盲目測試，大幅縮短查修停機時間 。
