跳線面板推薦：5步驟打造機房線路專業結構化佈線

跳線面板是什麼？用途與機房整理技巧

當你走進一間機房或打開家裡的弱電箱，看到幾十條、甚至上百條網路線糾結在一起，是不是光看就頭大？這種情況不僅維護困難，還可能因為線材過度拉扯導致斷線或訊號不穩。要解決這個亂象，「跳線面板」就是最核心的重要裝備。

這篇文章將為您詳細拆解跳線面板的功能、安裝細節，以及如何利用它打造一個專業級的機房。

一、跳線面板是什麼？為什麼它跟交換機不一樣？

很多人在剛接觸網路佈線時，常會把跳線面板跟交換機搞混，以為只要買了面板插上去就能上網。但其實兩者的角色完全不同：

跳線面板（被動元件）：像一個「網路線的集散中心」或「停車場」。它本身不需要插電，也沒有處理數據的功能，僅作為線纜的固定點與轉接點。

交換機（主動元件）：負責傳輸數據的設備，它會根據MAC地址將訊號準確地送到指定的裝置。

在專業的結構化佈線系統中，從辦公室牆壁內部拉出來的「固定線纜（實心線）」會先打在跳線面板的後端，然後再透過短跳線從面板正面連接到交換機。 這樣做的好處是，不需要頻繁地去插拔牆壁內的固定線，保護了基礎設施的壽命。

優質跳線面板品牌>>https://www.runasia.com.tw/runasia/specificonsandprice-1.php?aid=27&cid=18

二、佈線面板用途有哪些？為什麼佈線一定要用跳線面板？

雖然直接把牆壁拉出來的線壓上水晶頭插在交換機上也能通，但我們強烈不建議這樣做，主要有2大理由：

1. 保護牆內實心線（Solid Cable）

牆壁內的網路線通常是「實心銅線」，導電性好但較脆，不適合反覆彎折。頻繁插拔水晶頭會讓銅線疲勞、斷裂。 使用跳線面板後，牆內線一次性固定在面板後端，從此不再移動；所有的動作都在面板前面的「絞線跳線」上進行，就算跳線壞了，換一條幾十塊錢的線就好。

2. 管理與標示的便利性

當你的線路達到24埠甚至48埠以上時，單靠線材上的標籤是很難管理的。跳線面板讓你可以直接在面板上標註：「1號孔對應會議室、2號孔對應總經理室」。 當某個房間網路不通時，只要看面板就能快速定位故障點。

三、跳線面板有哪些種類？

根據不同的使用場景，常見的跳線面板可分為以下幾種：

非屏蔽跳線面板（UTP）：最常見的類型，適用於一般辦公室或居家環境，施工簡單快速。

屏蔽跳線面板（STP/FTP）：如果機房周邊有高壓電或強大干擾源，就需要使用全套的屏蔽材料（包含面板、插座與線材）並確實接地，以防止訊號被雜訊干擾。

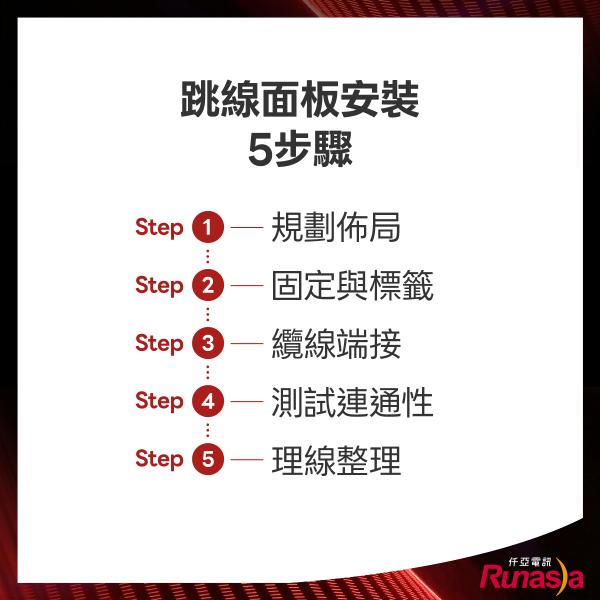

四、跳線面板安裝5步驟：新手也能上手的機房整理技巧

想要親手整理機櫃嗎？跟著以下5步驟，你也能做出漂亮的作品：

1. 規劃佈局：先決定面板在機架上的位置。通常建議跳線面板與交換器交替排列（1U 面板接1U理線槽），方便理線。
2. 固定與標籤：將面板鎖上機架，並在面板的正反兩面都貼上清楚的編號標籤。
3. 纜線端接（打線）： 使用專業的打線工具將線芯壓入面板後端的端子中。

注意！必須嚴格遵循TIA/EIA-568A或568B的色序規範（目前多採用568B）。記得保持線對的絞距，拆開長度越短越好，以減少訊號干擾。

4. 測試連通性：每一孔打完後，請務必使用網路測試儀驗證訊號是否正確導通。
5. 理線整理：利用D-Ring理線環或理線槽導引線材，避免線材因重力下垂導致接點鬆動。

其他DIY教學>>https://www.runasia.com.tw/runasia/knowledge-1.php?kid=7

五、專業理線的「三不三要」守則

為了確保機房運行的長期穩定，請記住以下整理技巧：

1. 不要 讓線材呈現 90 度死角折彎，這會破壞傳輸品質。
2. 不要 讓數據線與電源線緊貼並行，以防電力干擾。
3. 不要 省略測試步驟，初期的一點懶惰可能會造成未來巨大的排修成本。

1. 要 預留「維修迴圈」，留一點餘裕長度，方便日後變更位置。
2. 要 使用不同顏色的跳線來區分用途（例如：藍色是辦公網，紅色是攝影機）。
3. 要 定期檢查除塵，灰塵是機房設備壽命的大敵。

六、關於跳線面板的常見問題 (FAQ)

Q1：家裡的弱電箱真的需要跳線面板嗎？

A：雖然不裝也能動，但現代新建案規定客變時都要預留。裝了面板後，你可以輕鬆把書房的網孔從「上網」改成「電話」或「監控」，非常有彈性。

Q2：Cat6面板可以用Cat5e的線嗎？

A：可以，面板通常向下相容。但反過來，如果是 Cat6A的高速環境，用了低規的Cat5e面板，就會成為網路速限的瓶頸。

Q3：為什麼不能直接在牆內的網路線壓水晶頭，直接插交換機就好？

A：牆壁內部的網路線通常是「實心銅線(Solid Cable)」，雖然導電性佳但質地較脆，不適合反覆彎折 。頻繁插拔水晶頭會導致線材疲勞甚至斷裂 。透過跳線面板將牆內線一次性固定，所有的插拔動作都在前端的「絞線跳線」上進行，能有效保護昂貴的基礎線纜壽命 。

Q4：安裝跳線面板時，打線色序一定要照規範嗎？ 是的，施工時必須嚴格遵循

A：TIA/EIA-568A 或 568B 的色序規範（目前業界多採用 568B）。正確的色序不僅能確保訊號導通，更重要的是必須保持線對的絞距，且拆開線纜的長度越短越好，這樣才能將訊號干擾降到最低，確保機房運行的長期穩定
