RJ45怎麼壓？網路線接頭教學圖解｜網路線接法一次搞懂

家裡網路速度變慢、臨時需要延長線、或想自己佈線時，你一定會遇到一件事「RJ45 網路線要怎麼壓？」 其實只要準備基本工具、理解常見的網路線接法（T568A／T568B）、並照順序排列線芯，你也能在 5 分鐘內完成一條穩定的網路線。

本篇將以新手也能看懂的圖解式教學，帶你一步步完成RJ45壓線，並補充網路線規格、線序差異與常見問題整理。

網路線種類與 RJ45 的關係

網路線指的是常見用於上網的實體網路線，通常會看到 Cat5e、Cat6、Cat6A、Cat7 等等分類。這些分類代表不同的頻寬、傳輸速率以及抗干擾能力。

看更多小知識：網路線是什麼？種類、用途與選購指南

而目前居家與辦公室最普遍的接頭，就是 RJ45（Registered Jack 45），搭配雙絞線（Twisted Pair Cable）使用，根據TIA（Telecommunications Industry Association）ANSI/TIA-568-C 系列網路佈線標準，3種常見網路線規格如下表：

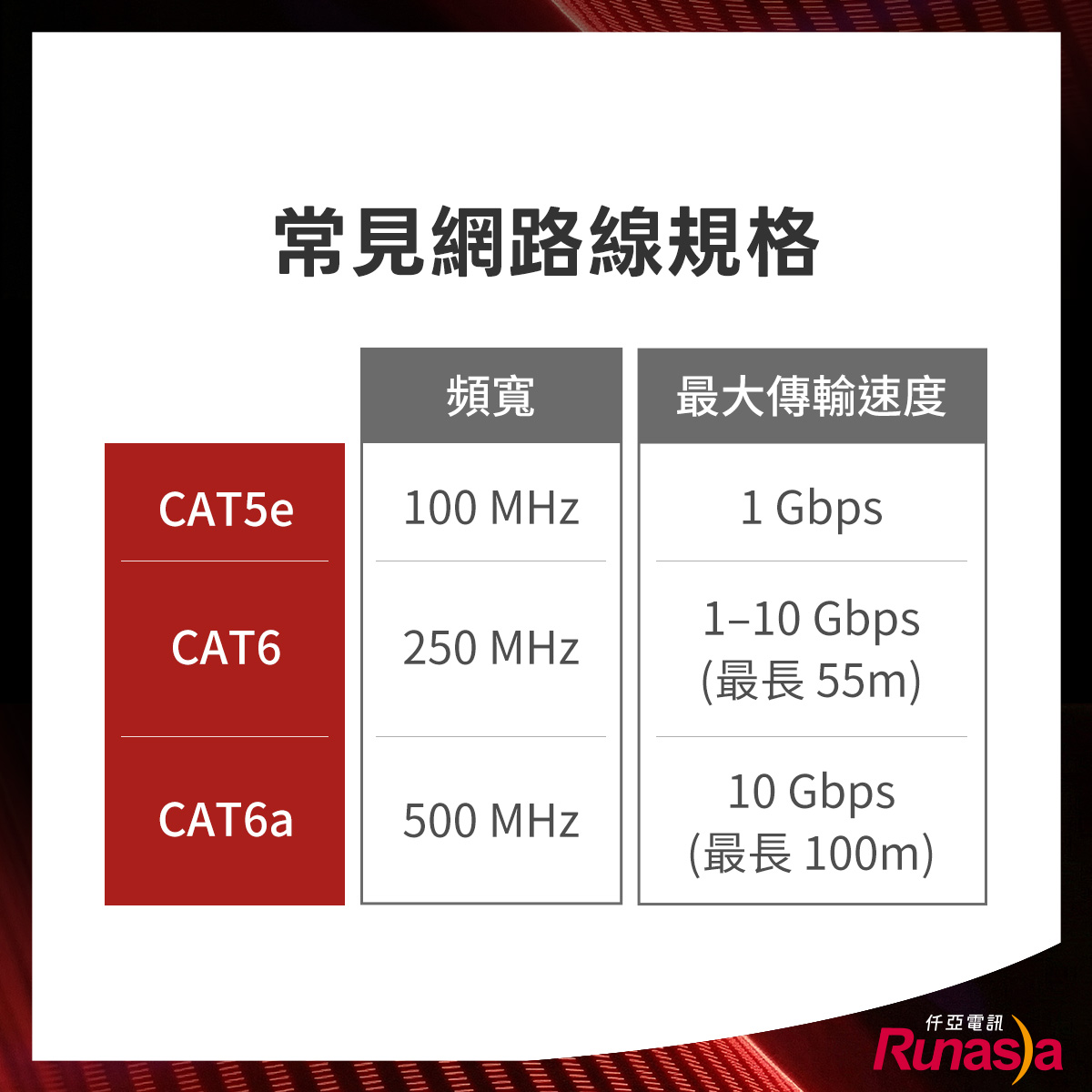

常見網路線規格



RJ45 網路線接法：T568A vs T568B



RJ45 壓線常用的標準有T568A與T568B兩種。兩種的差別只在於「線序排列不同」，功能上都能支援 Gigabit Ethernet（吉位元乙太網路）。

哪一種比較常用？

台灣與大多數企業環境普遍採用T568B。

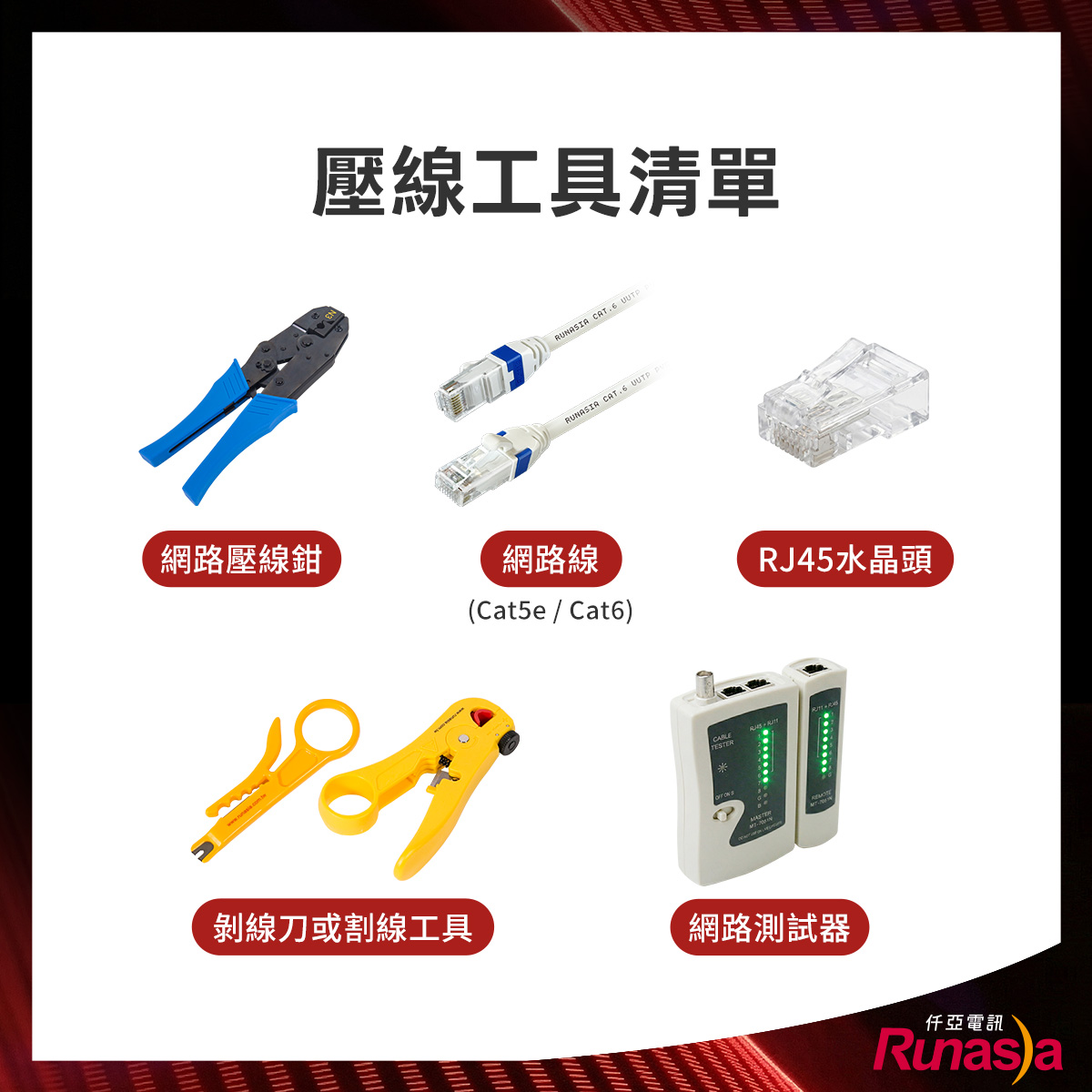

準備工具：壓線工具清單

在開始壓線前，你需要以下工具：

• 網路壓線鉗
• 網路線
• RJ45水晶頭
• 剝線刀或割線工具
• 網路測試器

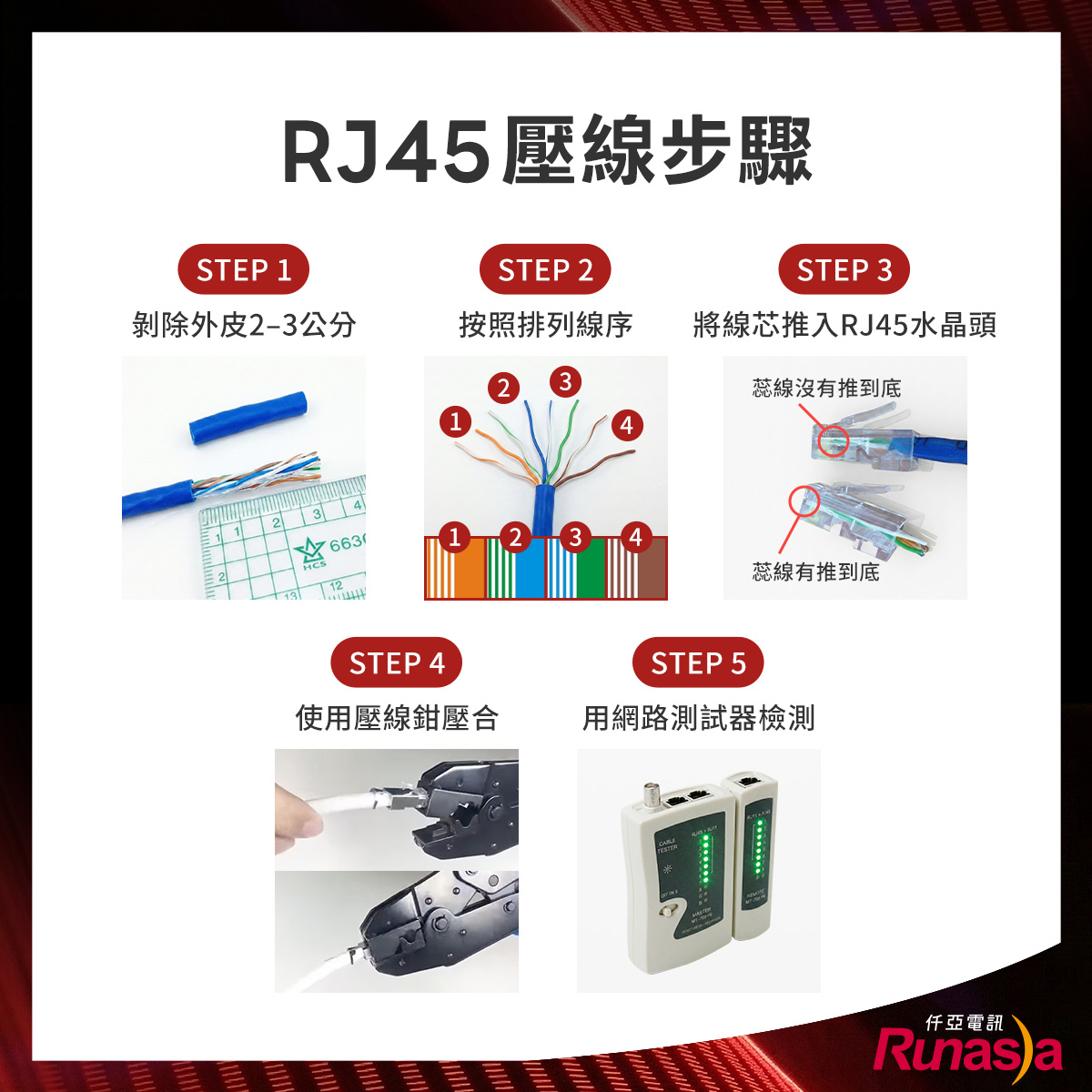

RJ45 壓線步驟｜新手也能快速完成

以下以最常用的T568B接法示範。

直接看影片教學 >> https://www.facebook.com/share/v/1U7ha9Jtjq/

步驟 1：剝除外皮2–3公分

使用剝線刀輕輕環剝網路線外皮，取出內部的4絞（8芯）線芯。
避免用力過度傷到線芯，否則可能造成訊號不穩。

步驟 2：按照T568B排列線序

T568B 線序由左至右為：

1. 白橙
2. 橙
3. 白綠
4. 藍
5. 白藍
6. 綠
7. 白棕
8. 棕

排列技巧：

• 先將線芯拉直
• 按照順序排好後，用壓線鉗前端稍微修整齊

步驟 3：將線芯推入RJ45水晶頭

注意幾個重點：

• 每一芯都要完全推到底（看得到銅線觸及前端金屬接點）
• 保持線序不跑掉
• 外皮需延伸進水晶頭約 0.5 公分，增加固定性

步驟 4：使用壓線鉗壓合

把水晶頭放入壓線鉗專屬槽位，用力到底壓下。
這個動作會讓：

• 金屬接點壓破外皮接觸銅芯
• 水晶頭尾端卡扣固定線材

步驟 5：使用網路測試器檢測

插上雙端後確認 1–8 號燈是否順序亮起。
若有交錯、短路或斷線，需重新壓一次。

建議：每條線壓完務必測試，可節省大量日後排除問題的時間。

T568A 接法

若你的環境規定要使用 T568A，可以參考以下線序：

1. 白綠
2. 綠
3. 白橙
4. 藍
5. 白藍
6. 橙
7. 白棕
8. 棕

依照相同步驟即可完成。

常見問題：直通線跟交叉線怎麼分？

直通線（Straight-through）>> 兩端同為 T568A 或 T568B
用途：電腦接交換器、路由器接交換器（最常見）

交叉線（Crossover）>> 一端 T568A，一端 T568B
用途：舊設備的「電腦對電腦」連線

現在大部分設備具備Auto-MDI/MDIX（IEEE 802.3 標準支援）
不需手動使用交叉線即可自動判斷。

壓網路線的小技巧：減少 NG 機率

• 線芯排列前務必拉直，避免卡進水晶頭時彎折
• 外皮記得進去水晶頭內，避免日後鬆脫
• Cat6 線較硬，建議搭配 Cat6 專用水晶頭
• 經常 NG 的原因多半是「線未推到底」

總結

壓 RJ45只要掌握以下三大重點，無論是居家、工作室佈線或延長線製作，你都能自己完成：

•  正確線序
•  線芯要推到底
•  壓線後測試

FAQ：網路線壓線常見問題

Q1：T568A 與 T568B 哪個比較快？

速度完全一樣，差別只有線序排列。

台灣民間普遍使用 T568B，特殊需求才會採用 T568A。

Q2：Cat6 一定會比較快嗎？

在同樣環境下，Cat6 能支援更高頻寬與 10Gbps，在長距離仍需依 TIA-568 標準規範使用長度。

Q3：壓線後測試器亮燈亂跳怎麼辦？

常見原因：

• 線芯順序錯誤
• 線芯未推到底
• 壓線時未完全壓合

重新剪掉重壓即可。

Q4：直通線與交叉線怎麼分？

看兩端線序是否相同。
若兩端線序一致 → 直通線；若不一致 → 交叉線。

Q5：壓線需要特別買 Cat6 水晶頭嗎？

建議是。
Cat6 線較粗，專用水晶頭能更穩定接觸。
