戶外光纜施工規範完整指南：管道型、直埋型、自持型選型與拉線作業要點

在工程佈線作業時，室內佈線用網路線和光纖跳線就能搞定。但一旦線路要走出建築物—跨棟連接、園區骨幹、工廠廠區互聯—你需要的就不再是跳線，而是戶外光纜。

戶外光纜和室內光纖跳線最大的區別不在光纖本身，而在外層的防護結構。室外環境面對的是紫外線、雨水滲透、土壤擠壓、嚙齒動物啃咬、溫度劇變。一般室內光纖跳線拿到室外，半年就劣化。從工程實務出發，解析三大類型戶外光纜的規格差異、適用場景、施工規範，以及NCC相關法規要求。

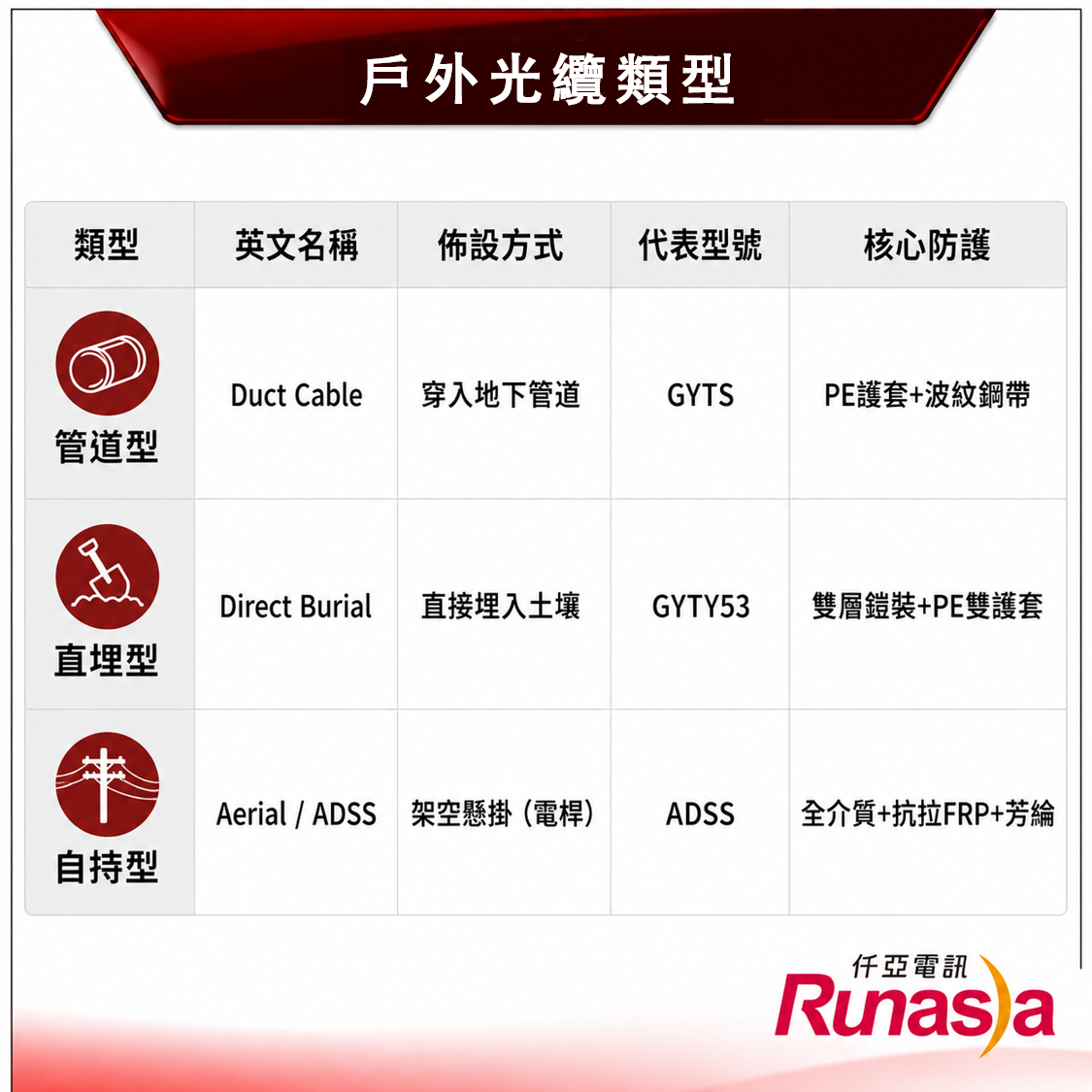

戶外光纜三大類型：管道型、直埋型、自持型

戶外光纜依據佈設方式分為三大類型，每種有完全不同的結構設計與防護等級：

管道型光纜（GYTS）：有管道就走管道

管道型光纜是最常見的戶外光纜類型。設計理念很簡單：管道本身提供物理防護，光纜只需要基本的防水和防擠壓能力。

結構特點：鬆套管（Loose Tube）結構，光纖浮在比自身大的管道中，填充阻水油膏；中心加強件（鋼絲或FRP）提供抗拉強度；波紋鋼帶縱包提供徑向防護；高密度PE外護套防水抗UV。

適用場景：城市地下管道、校園/園區既有管道系統、建築物間地下連接。優點是結構輕巧、施工方便、成本最低；缺點是必須有現成管道，如果沒有管道就需要額外的土木工程。

直埋型光纜（GYTY53）：沒有管道的終極方案

當佈線路徑沒有現成管道、也無法架空佈設時，直埋型光纜通常是最常見的選擇之一。它直接埋入土壤中，因此需要最高等級的機械防護。

結構特點：鬆套管核心與管道型相同，但外層加了雙重防護—常見結構為波紋鋼帶鎧裝（PSP）搭配雙層 PE 護套，可提升抗壓、防潮與抗鼠咬能力，實際結構依製造商設計而異。

適用場景：工廠廠區跨棟連接（無管道）、農村或偏遠地區光纖部署、道路旁或綠地下方佈設。優點是不需要管道基礎設施；缺點是施工需要開挖溝渠，成本較高，且日後維修不如管道型方便。

ADSS：常見的架空光纜方案

ADSS（All-Dielectric Self-Supporting，全介質自持型）光纜是專為架空佈設設計的。。

結構特點：中心FRP（玻璃纖維增強塑膠）加強件；鬆套管光纖核心繞中心件絞合；芳綸紗（Aramid Yarn，即Kevlar材料）層提供高抗拉強度；PE或AT（Anti-Tracking抗電蝕）外護套。

適用場景：利用既有電線桿架設的光纖網路、與高壓電力線共桿佈設、快速部署需求（無需土木工程）。優點是施工最快、不需開挖、可利用既有桿路資源；缺點是受天候影響較大（強風、颱風），在台灣需要特別注意抗風設計。

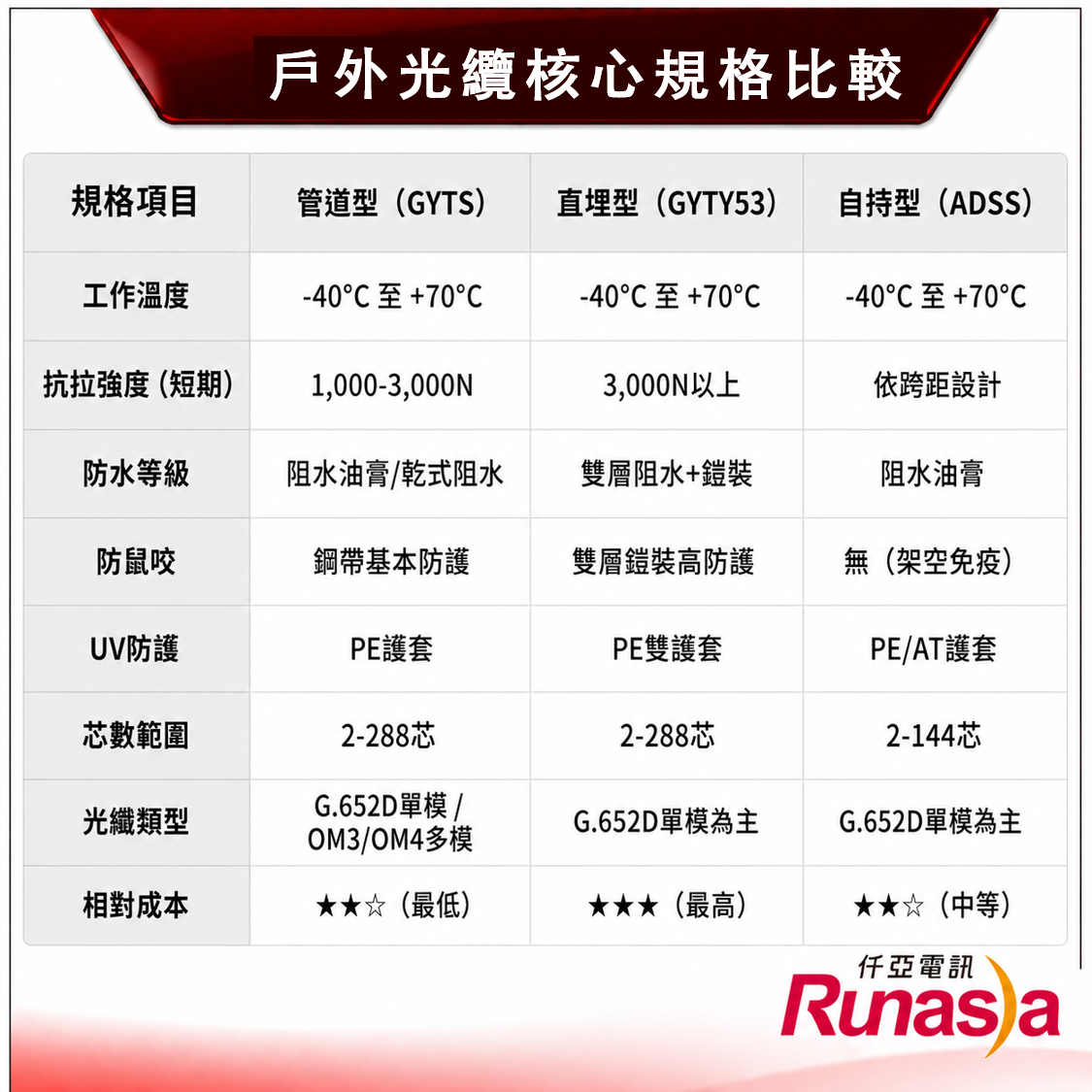

戶外光纜核心規格比較

關於光纖等級OM3/OM4/OS2的選型指南，請參考

光纖跳線OM3/OM4/OS2採購選型指南

。

台灣法規與NCC標準要求

台灣戶外光纜施工涉及多層法規，施工前必須確認合規：

NCC建築物電信設備規範

NCC《建築物屋內外電信設備設置技術規範》對建築物電信基礎設施及光纖網路建置訂有相關要求。新建建築於規劃階段通常需評估 FTTH（光纖到戶）及相關光纖管道配置需求。戶外光纜設計則多採用符合 ITU-T G.652D 或 G.657A 標準的單模光纖，並應依現行法規及工程規範與電力設施保持適當安全距離，以確保網路可靠性與施工安全。

CNS國家標準

台灣的CNS（中華民國國家標準）體系中，CNS 12085等標準規範了光纖元件的測試方法。戶外光纜的機械強度、環境耐受、光學性能都需依照CNS相關標準進行驗證。

道路挖掘與管線埋設

直埋型光纜施工涉及道路或土地開挖，需向地方政府申請道路挖掘許可。施工期間需設置安全圍籬與警示標誌，完工後需恢復路面原狀。這部分的行政成本和工期往往是直埋施工最大的變數。

施工實務注意事項

通用原則

不論哪種類型的戶外光纜，施工時都需遵守以下原則：永遠不要直接拉扯光纖——只能拉加強件（鋼絲或芳綸紗）；遵守製造商標示的最大抗拉力與最小彎曲半徑；所有接續點和終端點必須使用防水型接續盒或終端箱；施工完成後必須進行OTDR光時域反射測試，確認每條光纖的衰減值在規格範圍內。

管道型施工要點

穿管前先用管道清潔器確認管道暢通；使用專業氣吹機（Air-Blown）或牽引機佈放；單次牽引距離不宜超過2,000公尺；管道入口處需密封防水（使用管道密封件）。

直埋型施工要點

溝渠深度至少60公分，穿越車道建議80-120公分；溝底鋪設10公分細沙墊層，光纜上方覆蓋10公分細沙後再回填；光纜上方15公分處鋪設紅色警示帶；避開岩石地帶，必要時使用保護管套。

架空（ADSS）施工要點

台灣地處颱風帶，ADSS光纜的跨距設計必須考慮最大風速。一般建議單跨距不超過100公尺（城市環境），開闊地帶可依光纜抗拉規格延長。懸掛金具（suspension clamp）和耐張金具（tension clamp）的選用必須匹配光纜規格。沿海地區建議選用AT（Anti-Tracking）護套以抵抗鹽霧腐蝕。

仟亞電訊戶外光纜解決方案

仟亞電訊經銷代理的國際品牌—CommScope、Draka（Prysmian）都有完整的戶外光纜產品線：

CommScope：提供完整的管道型與直埋型光纜產品線，Central Loose Tube與Multi-Loose Tube結構，高密度配線架與終端解決方案。適合大型園區與資料中心互聯專案。

Draka（Prysmian）：歐洲最大線纜製造商，戶外光纜產品通過嚴格的歐規認證。特別適合有國際認證要求的專案（如GHMT認證、CPR歐洲建材法規）。

品牌光纖產品的比較，請參考Draka vs Belden vs CommScope光纖品牌採購比較 。

戶外光纜的選型涉及路徑規劃、環境評估、法規合規等多個面向。歡迎聯繫

仟亞電訊，提供你的佈線路徑圖面與環境條件，我們可以協助推薦最適合的光纜類型與品牌組合。

FAQ 常見問題

Q：戶外光纜可以直埋地下嗎？

A：直埋型（Direct Burial）光纜具備鎧裝保護層與防水油膏填充，可直接埋入地下，不需要額外套管。架空型光纜則不適合直埋使用，選購前請確認規格標示。

Q：戶外光纜進入建築物需要特別處理嗎？

A：戶外光纜護套通常使用 PE 材質，不符合室內防火法規（CMR 或 CMP 等級）。進入建築物後應在進線箱或電信室進行光纖轉接，改接符合 NCC 規範的室內光纖。

Q：光纖施工完成後需要做哪些測試？

A：完工後應進行 OTDR 測試（確認熔接損耗與斷點）及光功率計量測（確認鏈路損耗符合標準）。資料中心等高可靠度場景建議附上 OTDR 波形報告存檔。

Q：台灣的戶外光纜工程需要什麼許可？

A：穿越公共道路或路權需取得地方政府主管機關核可。建築物引進工程應符合 NCC 電信設備審驗規定。建議於施工前洽詢當地主管機關確認所需文件。

Q：光纜最長可以不需要中繼器鋪設多遠？

A：單模光纖（OS2）在正常損耗條件下，無中繼距離可達 40 公里以上；多模光纖（OM4）在 10Gbps 傳輸下約為 400 公尺。實際距離取決於熔接點數量、連接器損耗及設備規格。
