光纖跳線怎麼接？辨別單模與多模：APC/UPC混插禁忌到施工全攻略

光纖跳線怎麼接？單模與多模教學：從顏色辨識到施工規範全攻略

在現代機房或居家網路佈線中，光纖跳線已經是不可或缺的通訊橋樑。但你是不是也遇過這種狀況：打開機櫃看到一堆線，接頭還有藍有綠，到底哪條接哪裡？如果不小心接錯，輕則訊號時斷時續，重則可能損壞設備。

今天我們就由淺入深，帶你一次搞懂單模與多模光纖的差異、接頭顏色隱藏的祕密，以及標準的施工維護流程。

一、光纖跳線是什麼？單模與多模有什麼差別？

光纖跳線是用來連接設備（如交換器、路由器）與光纖配線盤之間的短距離連接線。

要學會怎麼接，首先要分清楚這兩大類：

1.單模光纖(Single-mode, SM)

•物理特性：核心直徑非常細，只允許一種光模式傳播，因此光訊號是以更集中、更直接的路徑行進。

•顏色標示：根據業界「半標準化」慣例，單模跳線的外皮多為黃色。

•傳輸優勢：具備更高的頻寬與更遠的傳輸距離，適用於骨幹網路或資料中心互連。

2.多模光纖(Multi-mode, MM)

•物理特性：核心較粗，允許多種角度的光線同時在纖芯中反射傳播。

•顏色標示：

OM3：水藍色

OM4：水藍或紫色，在高密度機房，通常用紫色來區隔OM3

OM5：萊姆綠色

專家特別提醒：如何分辨「綠色」？ 在機櫃裡看到綠色時，先看它是「整條線綠色」還是「只有頭綠色」。

• 整條萊姆綠： 這是多模OM5跳線，主要跑高速數據。
• 黃線＋深綠接頭： 這是單模APC跳線，常用於電信、第四台或長距離傳輸。這兩者絕對不能互接！

•傳輸限制：因為不同角度的光路徑長度不同，會產生「模式色散」，導致傳輸距離受限，通常用於室內或機房內的短距離串接。



光纖線是什麼?單模、多模一次看<<

二、光纖跳線接法教學：UPC藍色和APC綠色接頭可以互插嗎？

在實務操作中，最容易讓人困惑的就是接頭顏色。以最常見的LC接頭（小型接口，常配合SFP模組使用）為例，你會看到藍色與綠色兩種外殼。

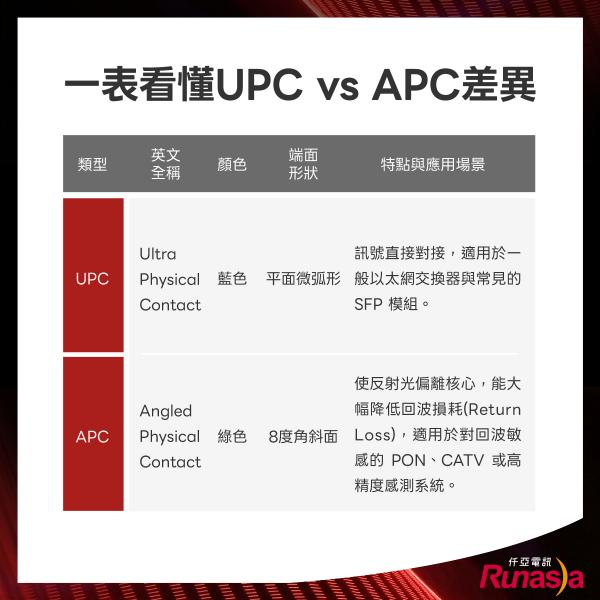

一表看懂UPC vs APC差異

注意：不可混插！

絕對不要把APC接頭直接插進UPC的座子裡！ 原因在於兩者端面角度不匹配。如果硬插，接觸面積會變得很小，導致插入損耗大幅上升，甚至會刮傷陶瓷插芯的端面。一旦刮傷，就算事後清潔也無法恢復訊號品質，最嚴重的後果是導致整段鏈路失效。

三、為什麼不能把單模光纖接到多模光纖埠？

「如果手邊剛好沒線，可以拿單模線插在多模設備上嗎？」答案是：不行，主要有三個原因：

1. DMD(差分模式延遲)現象

當單模雷射源與多模電纜直接耦合時，會發生差分模式延遲(DMD)。這會降低光纜的模態頻寬，縮短可靠的傳輸距離。

2. 功率預算與接收端損壞

單模發射器（雷射）的光強度通常高於多模（LED）。如果直接互連，單模的高功率可能會過驅動（過載）多模接收器的光學器件，導致設備損壞。

3. 符合規範是為了維護穩定性

在企業環境中，為了確保網路鏈路符合TIA/EIA或ISO/IEC的標準，務必遵循「單模對單模、多模對多模」的原則。如果真的需要轉換，必須使用專業的光電轉換器或具備轉換功能的交換機。

其他光纖知識>>https://www.runasia.com.tw/runasia/knowledge-1.php?kid=14

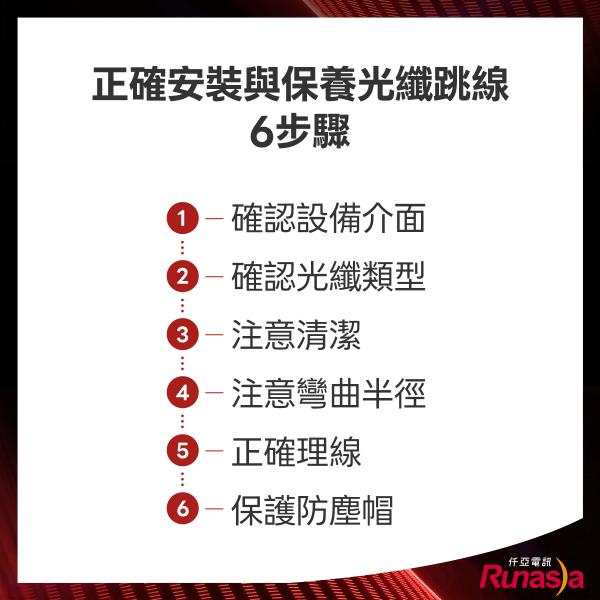

四、如何正確安裝與保養光纖跳線？6步驟要注意！

想要光纖鏈路跑得穩，不能只是「插進去」就好。請遵循以下專業步驟：

1. 確認設備介面：觀察SFP模組或配線盤的顏色。看到綠色座子就找APC線，藍色座子就找UPC線。

2. 確認光纖類型：長距離骨幹用單模；短距離高速傳輸確認雙方是否皆為多模。

3. 清潔、再清潔：即使是剛拆封的新線，也可能殘留包裝粉塵。請使用一鍵式清潔筆或無塵布進行清潔。

4. 注意彎曲半徑：過度彎曲會導致微彎損耗，影響光功率。

5. 正確理線：使用跳線管理板（理線架），避免與電源線纏繞，並保持適度緩衝。

6. 保護防塵帽：拔出後如果不立即連接，請套上防塵帽，防止端面受到靜電粉塵污染。

五、光纖跳線FAQ：常見問題懶人包

Q1：我看到有一種跳線一端是藍色、一端是綠色，那是做錯了嗎？

A：不是。這叫做UPC⇄APC混拋光跳線。通常用於機房ODF配線盤是APC（為了低反射），但設備模組是UPC的特殊場景。這種線可以避免使用額外的耦合器，減少插入損耗。

Q2：可以用酒精噴霧直接噴接頭嗎？

A：非常不建議。噴霧容易殘留液滴形成污漬，甚至將雜質帶入接頭深處。建議將酒精點在無塵布上擦拭，或是直接使用專業的乾式清潔筆。

Q3：光纖跳線有方向性嗎？

A：光纖本質是雙向傳輸的。所謂的「方向」只是為了確保兩端的拋光型式（UPC/APC）與設備對接正確。此外，雙芯跳線要注意Tx (傳送) 與Rx (接收) 是否交叉對調，若出現收發不通，首要檢查極性是否正確。
