在現代高速網路時代，光纖已成為商用辦公與資料中心的主流。規劃機櫃或弱電箱時，「光纖收容箱」是絕對不能忽視的核心組件。這篇文章將帶領專業工程人員深入了解光纖收容箱的用途、法規標準及配線技巧，協助您建立高品質的網路基礎建設。

一、光纖收容箱用途是什麼？為什麼它是網路機房的心臟？

光纖收容箱（FiberDistributionPanel，簡稱FDP）並非只是裝線的盒子，它扮演著「保險箱」與「轉運站」的關鍵角色：

1. 保護脆弱的玻璃纖維

光纖的核心是由玻璃製成的，非常纖細且脆弱。如果直接暴露在外面，很容易因為拉扯或過度彎曲而斷裂。收容箱提供了一個堅固的空間（通常是鐵或鋁合金材質），保護光纖不受外界物理傷害。

2. 接續與終端處理

當室外大對數的光纜引進室內時，必須透過熔接的方式，將光纜內的芯線接上引線，以便後續透過跳線連接到交換機。收容箱就是提供這個接續空間的最佳場所。

3. 餘長收容與整理

光纖在熔接時通常會預留一段長度以便未來維修，這些多出來的線不能亂塞。收容箱內部的收容盤可以讓光纖依照正確的彎曲半徑盤繞，避免造成訊號衰減。

二、為什麼NCC法規規定一定要裝光纖收容箱？

根據台灣法規《建築物屋內外電信設備工程技術規範》，光纖收容箱的設置是有嚴格要求的。

• 官方規範基礎：根據NCC《建築物屋內外電信設備工程技術規範》第4.2.1節，若無電信室，則必須設置包含「光纜配線箱」（FDP）的總配線箱或機櫃。
• 責任分界點：收容箱或光終端配線架（OLDF）是區分「電信業者責任」與「用戶端責任」的重要基準點。
• 跳線整理：規範第12.1.7節要求應裝設跳線環，確保線路整齊且方便日後維護。

三、光纖收容箱有哪些種類？我該怎麼選？

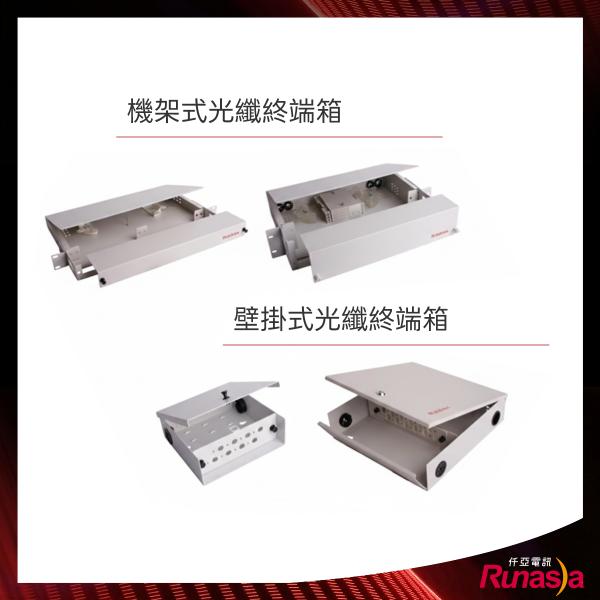

光纖收容箱種類

目前市面上最常見的規格主要分為兩大類，你可以依照安裝環境來選擇：

•機架式光纖收容箱：這是最專業的款式，通常裝在19吋標準機櫃中。規格上有12、24、48甚至到96 Port等不同選擇。仟亞電訊代理的款式多採用鋁合金材質，還有可拆式上蓋或滑軌設計，讓工程人員在維護時更方便。

•壁掛式光纖收容箱：適合空間較小的弱電間或住宅，直接固定在牆面上。常見的有8、12、24芯等規格，同樣具備保護接頭與收容餘長的功能。

產品規格表一覽<<

四、光纖收容箱接法怎麼接？詳解專業配線4步驟

很多人問「光纖收容箱怎麼接？」其實這涉及一套標準的「熔接」與「端接」流程。以下我們整理了施工時的核心步驟：

第一步：電纜剝線與準備

首先要處理引進的光纜。在剝線前要先清潔外被，並切斷受損的部分。注意進刀深度，不能傷到內部的光纖心線。通常會預留約3000mm的清潔段，方便後續操作。

第二步：光纜固定

將光纜穿入收容箱，並確保加強芯緊緊鎖在收容箱的固定座上。這步非常重要，因為這能防止光纜被外力拉動時，直接扯斷內部的熔接點。

第三步：光纖熔接

這是最核心的技術。將光纜內的芯線與「引線」一一對應進行熔接。

•引線：一端有接頭，另一端是裸纖，用來與光纜熔接。

•注意：熔接過程必須保持絕對清潔，切面要平滑垂直，否則接續損失會過大。

第四步：餘長盤繞與收容盤固定

熔接完成後，要將熱縮保護套管放入固定槽，並將多餘的光纖依順時針或逆時針方向盤繞在收容盤中。

•黃金守則：彎曲半徑絕對不能太小！根據規範，光纖的彎曲半徑通常不得少於 25mm 或 30mm，否則光訊號會在這裡「漏」掉，造成網路卡頓。

五、常見問題 (FAQ)

Q1：光纖收容箱跟熔接盒有什麼不同？

A：收容箱通常是用在線路的「末端」，用來連接設備；而熔接盒則是用在線路的「中間」，例如兩段長距離光纜的接續，通常具備防水功能且不可固定引線。

Q2：單模光纖跟多模光纖可以用同一個收容箱嗎？

A：箱體本身是通用的，但裡面的引線、耦合器和跳線必須一致。單模光纖（OS2）通常配合藍色或綠色接頭，多模光纖（OM3/OM4/OM5）則多為水藍色或萊姆綠。

Q3：為什麼光纖收容箱的彎曲半徑如此重要？

A：光訊號是以全反射原理傳輸，若彎曲半徑小於25-30mm，會破壞反射條件導致光漏失（BendingLoss），進而造成網路卡頓或封包遺失。

Q4：可以自行安裝光纖收容箱嗎？

A：雖然箱體固定不難，但核心的「光纖熔接」需昂貴的熔接機與高精密技術。建議委託具備專業證照的工程團隊施作，以確保符合NCC驗收規範與長期維護品質。
